Анализатор качества электроэнергии

Подробное описание:

Универсальный анализатор качества электроэнергии УАКЭ «Тест-Электро» предназначен для измерения и мониторинга показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 и в соответствии с ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008), мощностей, токов и напряжений в миллисекундном диапазоне, а также для регистрации электрических событий в однофазных и трехфазных электрических сетях с номинальной частотой 50 Гц. УАКЭ «Тест-Электро» регистрирует события, связанные с выходом измеряемых параметров за допустимые пределы. При обнаружении событий, прибор фиксирует и запоминает форму сигналов соответствующего входного канала, в котором было обнаружено событие.

Область применения - энергетические предприятия, электросетевые организации, предприятия промышленного назначения, испытательные лаборатории, метрологические службы и др.

УАКЭ «Тест-Электро» имеет Сертификат соответствия и внесено в Государственный реестр средств измерений.

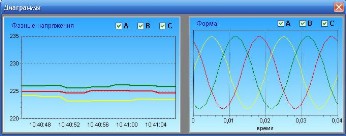

Работа с прибором (настройка, управление) производится посредством персонального компьютера или ноутбука с установленной операционной сиcтемой Windows, подключенного через RS-232 или Ethernet. Протокол работы системы и результаты измерений и вычислений в процессе обработки входных сигналов могут сохраняться и накапливаться как на жестком диске персонального компьютера (ноутбука), так и на flash карте, подключенной к прибору.

Вся математическая обработка сигналов реализована на процессоре ARM9, функционирующем под управлением ОС Linux (Debian GNU/Linux 5.0).

Измеряемые параметры

  Показатели качества электрической энергии (ГОСТ 13109-97):

• установившееся отклонение напряжения;
• коэффициент несимметрии напряжений по обратной последовательности;
• коэффициент несимметрии напряжений по нулевой последовательности;
• коэффициент искажениия синусоидальности кривой напряжения;
• коэффициент n-й гармонической составляющей напряжения;
• отклонение частоты;
• длительность провала напряжения;
• длительность временного перенапряжения;
• глубина провала напряжения;
• коэффициент временного перенапряжения;
• кратковременная доза фликера;
• длительная доза фликера.

  Дополнительные параметры:

• True RMS* значений напряжений;
• True RMS напряжения прямой последовательности для трехфазной системы междуфазных напряжений;
• значение частоты;
• True RMS значений силы тока;
• коэффициент искажения синусоидальности кривой тока;

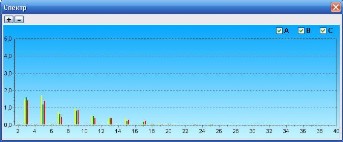

• коэффициент n-ой гармонической составляющей тока;
• True RMS значения силы тока нулевой и обратной последовательности;
• угол фазового сдвига между фазными напряжениями основной частоты;
• угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений;
• угол фазового сдвига между током и напряжением основной частоты одноименных фаз;
• угол фазового сдвига между n-ми гармоническими составляющими тока и напряжения одноименных фаз;
• угол фазового сдвига между симметричными составляющими тока и напряжения трехфазной системы (прямой, обратной и нулевой последовательности);
• активная мощность по фазам и суммарная;
• реактивная мощность по фазам и суммарная;
• полная мощность по фазам и суммарная;
• активная энергия;
• реактивная энергия;
• определяет активные мощности по гармоническим составляющим тока и напряжения для определения источника искажений в электрических сетях;
• регистрирует события, связанные с выходом измеряемых параметров за допустимые пределы (при обнаружении событий, фиксирует и запоминает форму сигналов).

  * - True RMS (True Root Mean Square) - истинное среднеквадратическое значение

Входные характеристики

  УАКЭ имеет 4 высоковольтных и 4 низковольтных измерительных входа напряжения:

  1. Высоковольтные измерительные входы

• Количество входных каналов – 4;
• Входной диапазон каналов - ±500В;
• Групповая гальваническая развязка;
• Полоса пропускания входов – 100 кГц по уровню -3 дБ;
• Межканальное прохождение – не хуже 80 дБ;
• Динамический диапазон АЦП – не хуже 77 дБ;
• Частота опроса – 100 кГц/канал.

  2. Низкоковольтные измерительные входы

• Количество входных каналов – 4;
• Входной диапазон каналов - ±5В;
• Групповая гальваническая развязка;
• Полоса пропускания входов – 100 кГц по уровню -3 дБ;
• Межканальное прохождение – не хуже 80 дБ;
• Динамический диапазон АЦП – не хуже 77 дБ;
• Частота опроса – 100 кГц/канал.

Общие технические характеристики:

• Электропитание измерителя осуществляется постоянным напряжением – 24 В;
• Потребляемая мощность – не более 5 Вт;
• Габаритные размеры модуля – не более 190х140х40мм;
• Масса – не более 1 кг.
